温度・湿度・照度・CO2を計測するワイヤレスセンサーネットワーク

構成

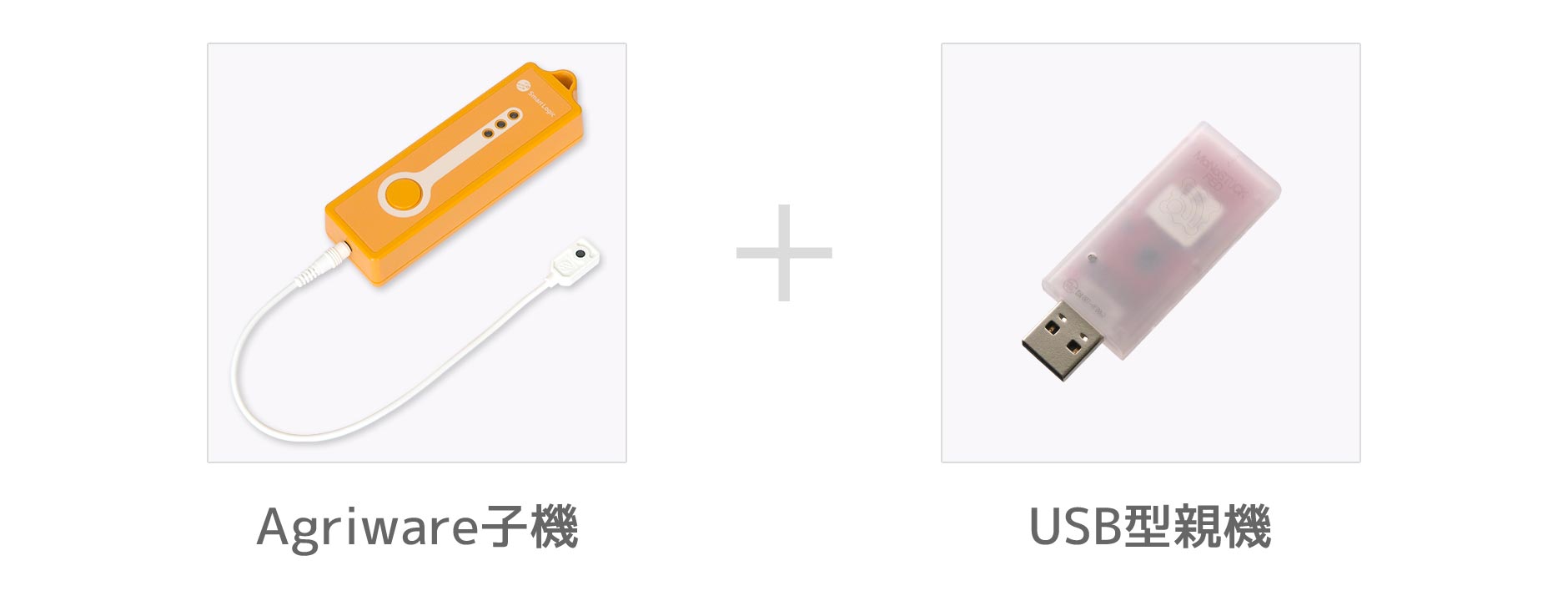

本製品はスマートロジック株式会社のAgriwareのセンサー子機とUSB型親機(SLAW-BUEASY)を組み合わせて使用します。

MONOSTICK+ワイヤレスセンサーネットワーク

概要

USB型親機を接続すると、センサーからの情報をパソコンで取得できます。

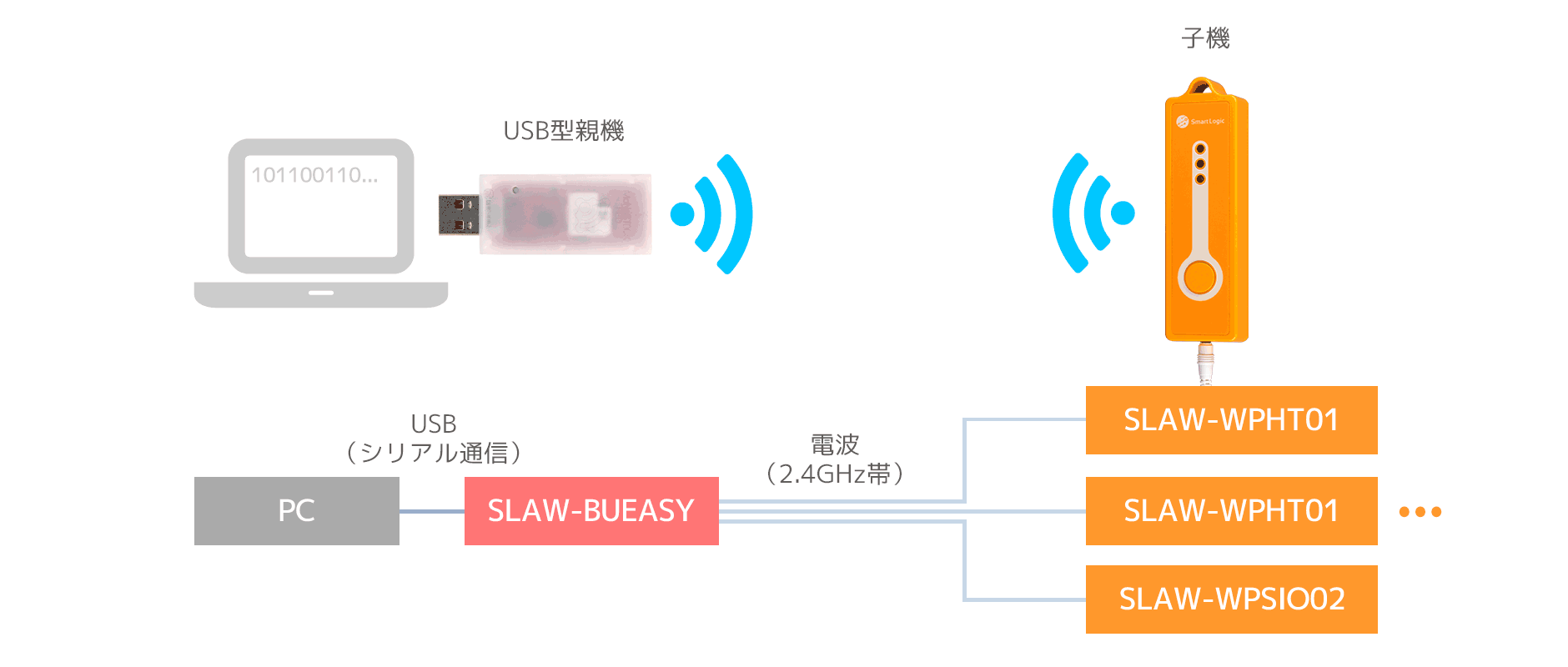

PC-MONOSTICK-ワイヤレスセンサーネットワーク

子機で温度や湿度、CO2濃度などを測定し、親機に無線送信します。

1つの親機に複数の子機を接続できます。

パソコンの他に、AndroidやRaspberry Pi、ボードPCでの利用が可能です。
Androidで使用するにはUSBホスト機能(USB OTG)に対応したAndroid端末とUSB変換アダプター(microBオス→TypeAメスまたはTypeCオス→TypeAメス)が必要です。

●本製品は開発者・研究者向けの製品です。

センサーから送信されたデータを表示するには、Tera Term等のソフトを使用するか、対応するソフトウェアの作成が必要です。
Windowsで使用する場合は、専用ソフトウェアのWpLoggerをご利用いただけます。

製品(子機)

本システムの子機には
農業向けワイヤレスセンサーネットワークシステム「Agriware」
の製品が使用できます。

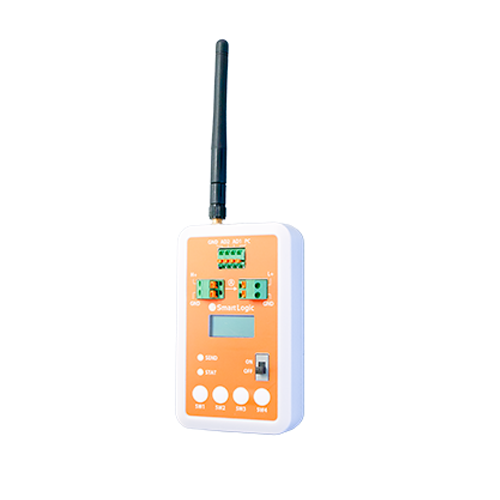

HT子機・SIO子機・AD子機・MP子機など

Agriwareのサイトへ

製品(親機)

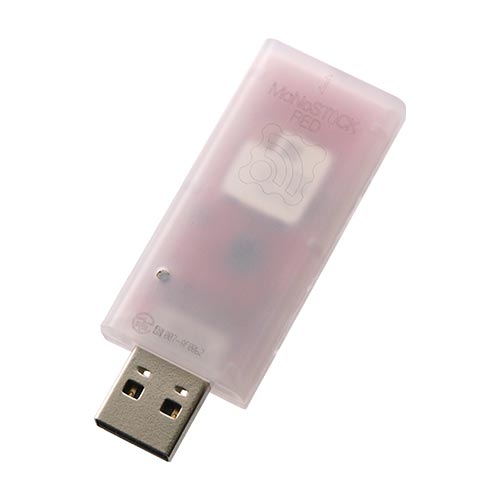

SLAW-BUEASY

専用MONOSTICK
寸法50mm x 23.5mm(USB端子部を除く)
厚さ8.3mm
※現行品のカバーは白色不透明です。

使用方法

●デバイスドライバのインストール

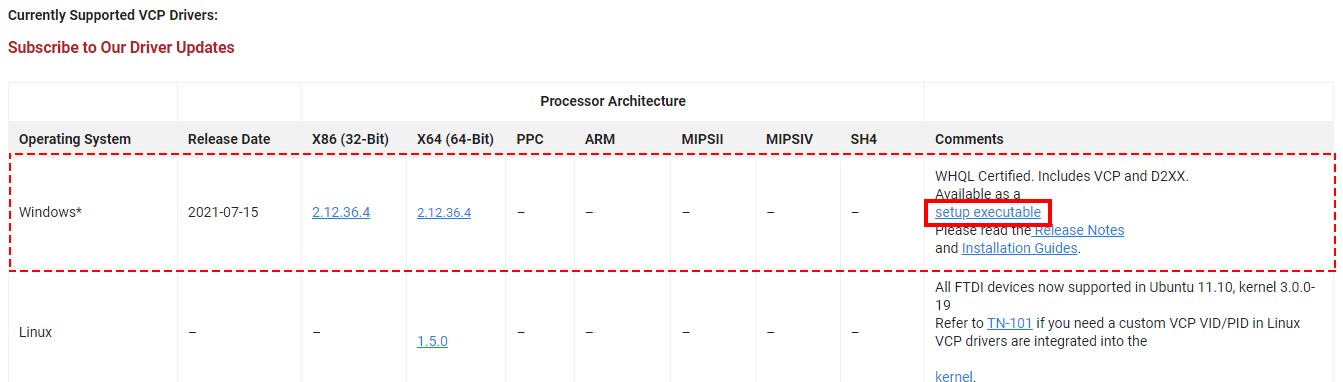

SLAW-BUEASYの使用にはデバイスドライバが必要です。通常は自動でインストールされますが、自動でインストールされない場合、以下のURLからFTDI社の最新の「VCP Drivers」をダウンロードして、インストールしてください。

FTDI VCP Drivershttps://ftdichip.com/drivers/vcp-drivers/

Windows版は「setup executable」を選択するとexe形式のインストーラーがダウンロードできます。

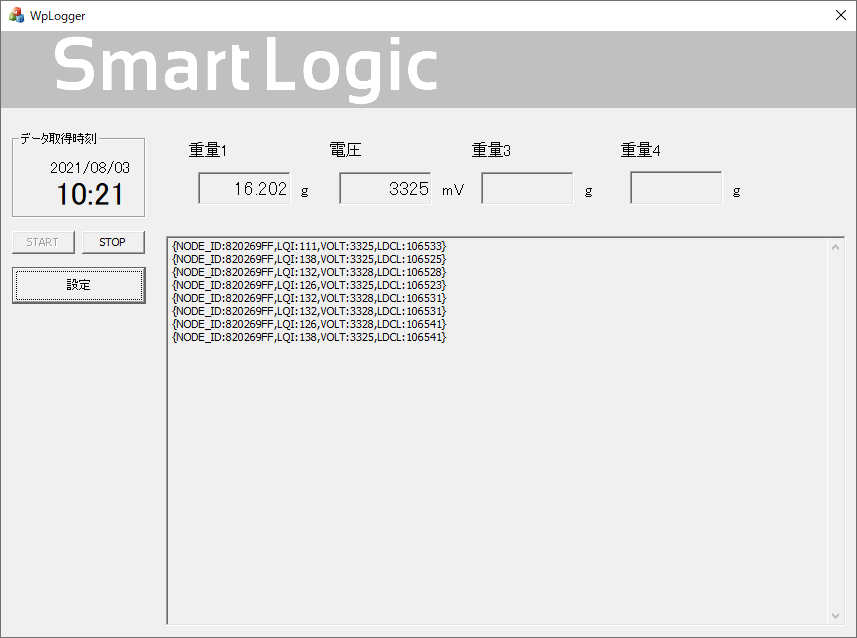

●WpLogger

センサーデータの表示・保存が行える専用のソフトウェアです。

利用登録すれば、無料でご利用いただけます。

使用方法:SLAW-BUEASYを接続したWindows PCでWpLogger.exeを起動することで受信したデータを表示・保存することができます。詳しい使い方は説明書をご覧ください。

動作環境:Windows

Visual C++ランタイムライブラリのインストールが必要です。(インストールされていない場合はWpLogger起動時にエラーが表示されます)

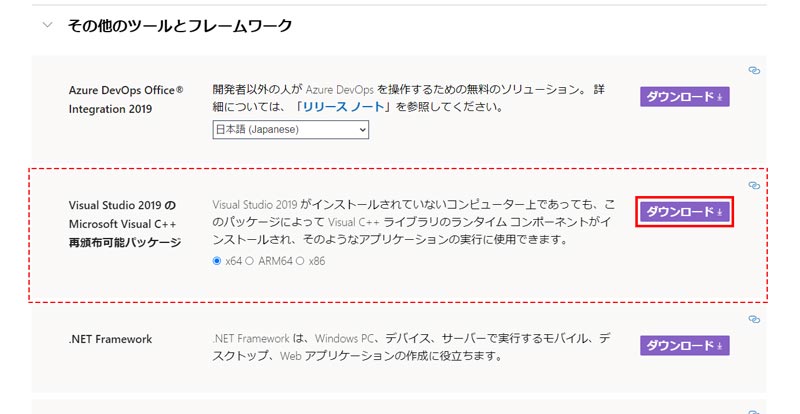

以下のURLからお使いの環境にあった「Visual Studio 2019 の Microsoft Visual C++ 再頒布可能パッケージ」をダウンロードして、インストールしてください。

Microsoft VC++https://visualstudio.microsoft.com/ja/downloads/#microsoft-visual-c-redistributable-for-visual-studio-2019

免責事項:本ソフトウェアを使用したことによって生じた損害(直接的、間接的に関わらず)に対して、当社は一切の責任を負いません。

説明書(PDF)のダウンロード 2021.10.11更新
WpLoggerのダウンロード(利用登録) 2021.10.11更新

●子機登録方法(ペアリング)

無線通信を行うために、USB型親機と子機で「子機登録」を行う必要があります。

1.子機を子機登録モードにします。(ボタンを押したまま電源を投入すると子機登録モードに入ります)
2.USB型親機をPCなどのUSBポートに接続します。
3.子機のLEDで子機登録が完了したことを確認します。

※USB型親機は電源投入後、3秒間子機登録モードに入ります。

●シリアル通信仕様

接続したデバイスからUSB型親機はシリアルポートとして見えます。

ボーレート115200
データビット8bit
パリティNone
ストップビット1bit

受信データ例

{NODE_ID:820203EB,LQI:141,VOLT:3046,TEMP:2499,HUMD:5638,ILLM:77}
{NODE_ID:820203EB,LQI:150,VOLT:3046,TEMP:2482,HUMD:5825,ILLM:77}
{NODE_ID:820203EB,LQI:147,VOLT:3046,TEMP:2473,HUMD:6065,ILLM:77}
{NODE_ID:820203EB,BDVER:01032310,HLQ0:150}
.
.
.
